江南JNSport体育

双马来酰亚胺树脂简称双马树脂，是以马来酰亚胺为活性端基的双官能团化合物，是为了满足高性能飞机对结构材料更高的耐温性能要求而发展起来的一种新型热固性树脂。既有接近聚酰亚胺的耐热性，又基本保留环氧树脂的成型工艺性，其主要性能如下：

力学性能：具有较高的强度和模量，但脆性大、抗冲击强度差、断裂伸长率小、断裂韧性GIC低(<5J/m2)

BMI还具有优良的电性能、耐化学性能及耐辐射等性能需要采用环氧树脂、增韧剂等进行改性

使用温度范围为150～260℃左右

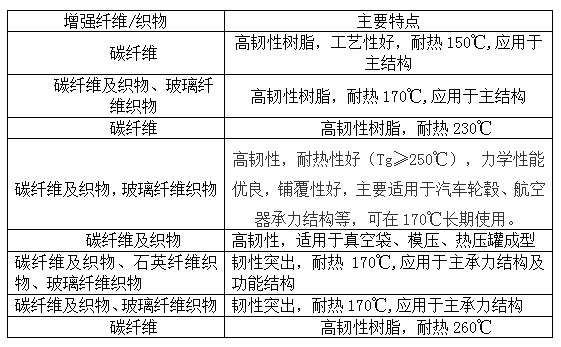

国产典型双马树脂及其应用

1. QY8911/5405

使用温度150℃, CAI值156MPa, 适用于飞机复合材料加筋壁板、梁、肋、框等构件以及夹层结构、胶接结构等。

2. QY9511/QY9611/5429

使用温度170℃，CAI值270MPa，主要用于飞机主承力结构、次承力结构，如机翼、尾翼等。

3. QY260

使用温度260℃，CAI值200MPa，主要用于飞机高温部位承力结构，如加筋壁板、梁、肋、框等构件。

4. QY8911-Ⅳ

使用温度150℃,，RTM工艺，CAI  255MPa，主要用于飞机主承力结构、次承力结构，如梁、襟副翼、鸭翼等构件。

5. QY9512

使用温度150℃，RFI工艺，CAI >255MPa，主要用于飞机主承力结构、次承力结构，如舱门、梁等。
