直属及直管单位
精彩站点
专业子站
一、AGMP5700耐高温环氧树脂预浸料
产品简介：
AGMP5700 系列预浸料是一种高温固化的高性能碳纤维织物预浸料，具有较高的玻璃化转变温度和韧性，同时具有良好的铺贴工艺性，适合模压、真空袋和热压罐成型工艺，可应用于军、民用复合材料制件生产制造。
主要特点：
高温固化：180℃ 2 小时固化，200℃后固化 1 小时；较高的玻璃化转变温度，Tg：≥240˚C（DRY，DMA） ；适用性强：适用于模压、真空袋及热压罐成型。

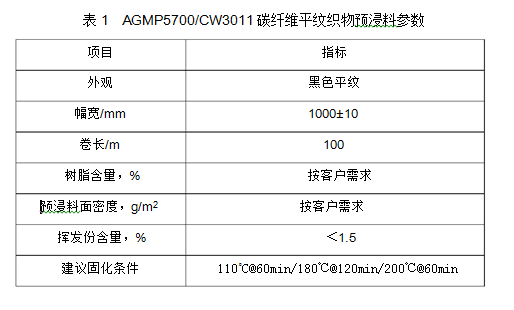

规格参数

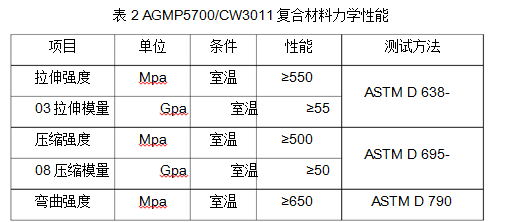

技术指标
二、AGMP 3513/ T700高韧性碳纤单向预浸料
AGMP 3513/T700是不含溶剂的中温固化高韧性碳纤单向预浸料。该产品中树脂韧性好，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 树脂韧性高，抗冲击性能好
n Tg≥ 140℃（DMA），满足部分产品热脱模要求

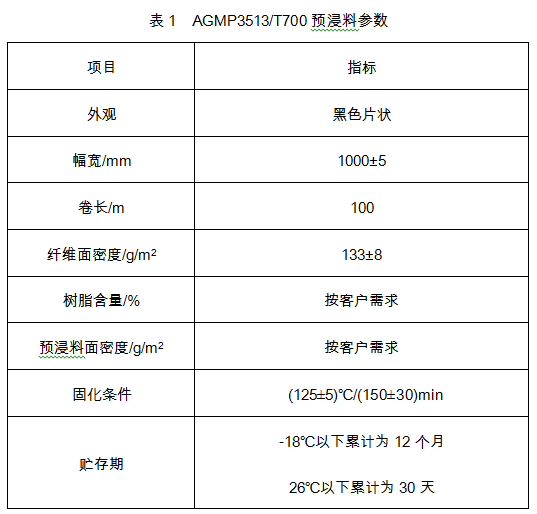

规格参数

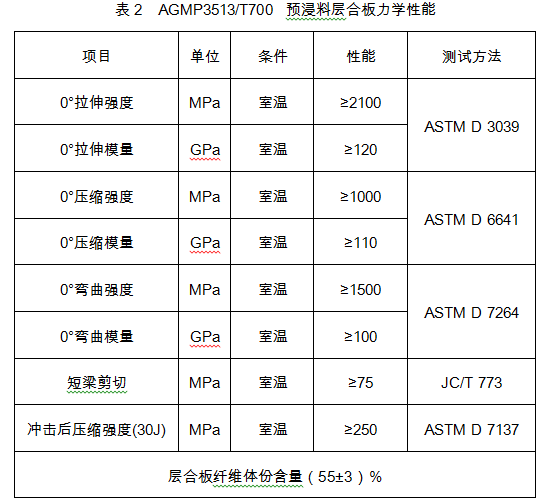

技术指标
三、AGMP 3517/ SYT45低温固化碳纤织物预浸料
AGMP3517/SYT45是不含溶剂的低温固化碳纤织物预浸料。该产品具有较低的固化温度，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 固化温度低90℃/120min，满足民品对低温固化的要求
n Tg≥ 140℃（DMA），满足产品热脱模需求

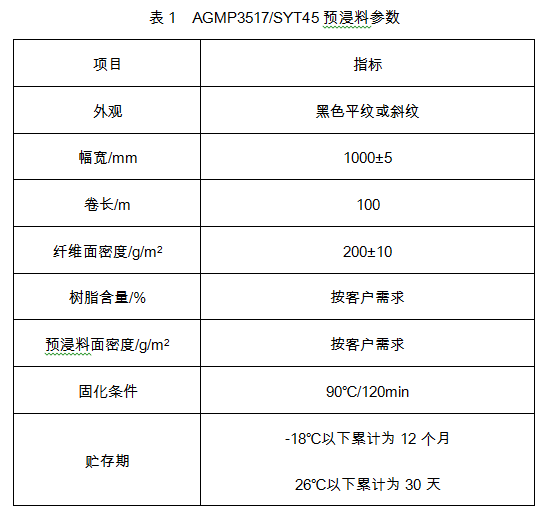

规格参数

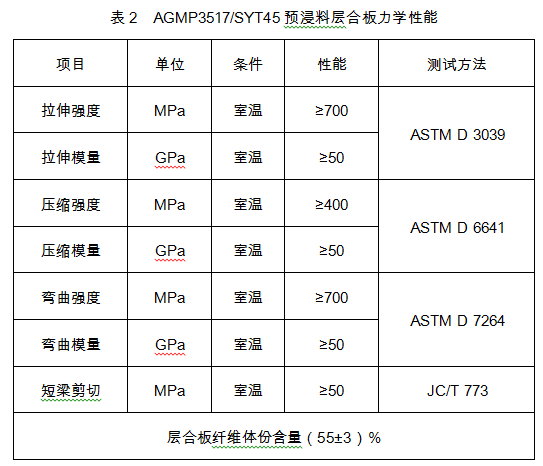

技术指标
四、AGMP 3517/ EW200低温固化玻纤织物预浸料
AGMP3517/EW200是不含溶剂的低温固化玻纤织物预浸料。该产品具有较低的固化温度，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 固化温度低90℃/120min，满足民品对低温固化的要求
n Tg≥ 140℃（DMA），满足产品热脱模需求

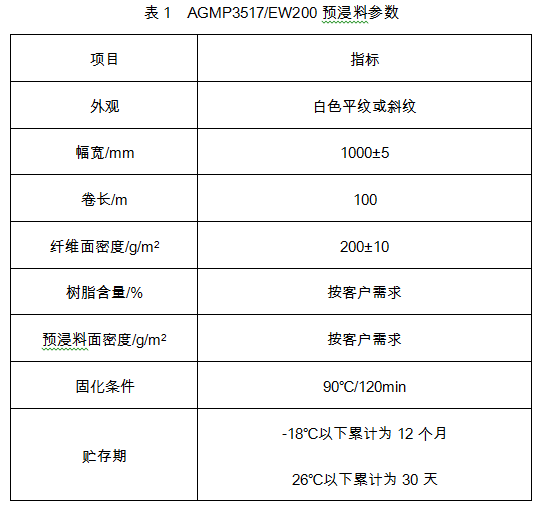

规格参数

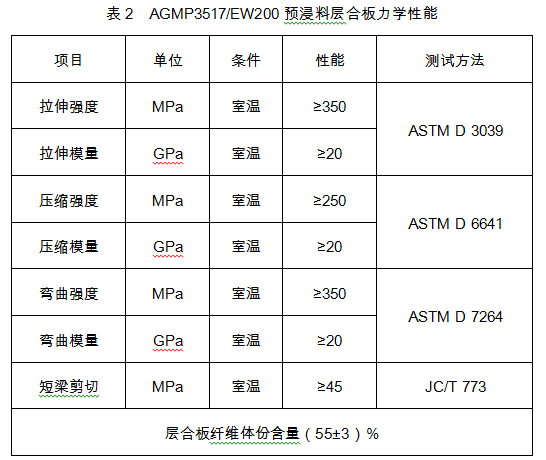

技术指标
五、AGMP 3517R/ SYT45低温固化碳纤织物阻燃预浸料
AGMP3517R/SYT45是不含溶剂的低温固化碳纤织物阻燃预浸料。该产品具有较低的固化温度，并且满足DIN5510（S4/SR2/ST2）阻燃要求。同时，该产品具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 固化温度低，满足民品对低温固化的要求
n 满足标准DIN5510（S4/SR2/ST2）的阻燃要求
n Tg≥ 140℃（DMA），满足产品热脱模需求

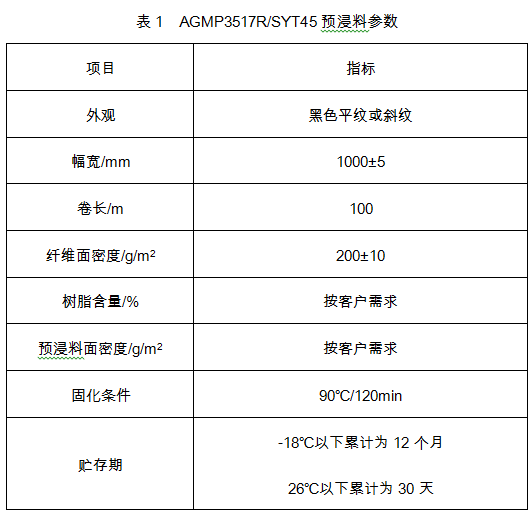

规格参数

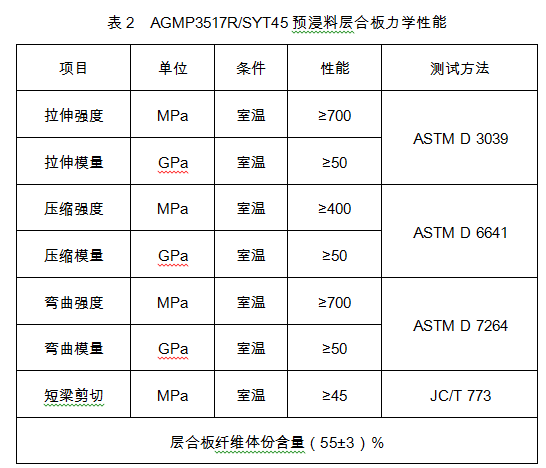

技术指标
六、AGMP 3511/ SYT45快速固化碳纤织物预浸料
AGMP 3511/ SYT45是不含溶剂的快速固化碳纤平纹环氧预浸料。该产品具有较快的固化速度，大大缩短了传统预浸料的固化周期，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 固化速度快（130℃*10min），满足民品批量化生产需求
n Tg≥ 160℃（DMA），满足产品热脱模需求
n 层间剪切强度高
规格参数

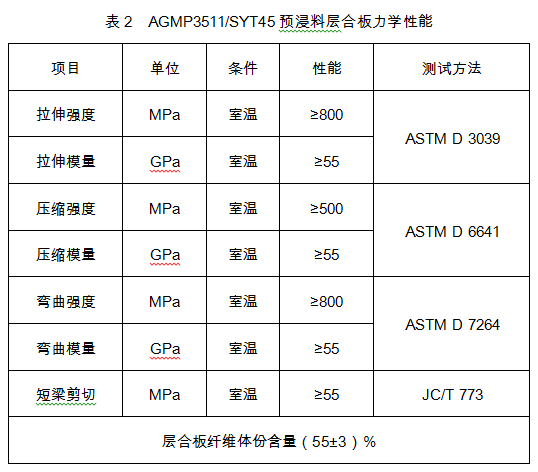

技术指标
七、AGMP 3511/ EW200快速固化玻纤织物预浸料
AGMP 3511/EW200是不含溶剂的快速固化玻纤织物环氧预浸料。该产品具有较快的固化速度，大大缩短了传统预浸料的固化周期，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 固化速度快（130℃*10min），满足民品批量化生产需求
n Tg≥ 160℃（DMA），满足产品热脱模需求
n 层间剪切强度高

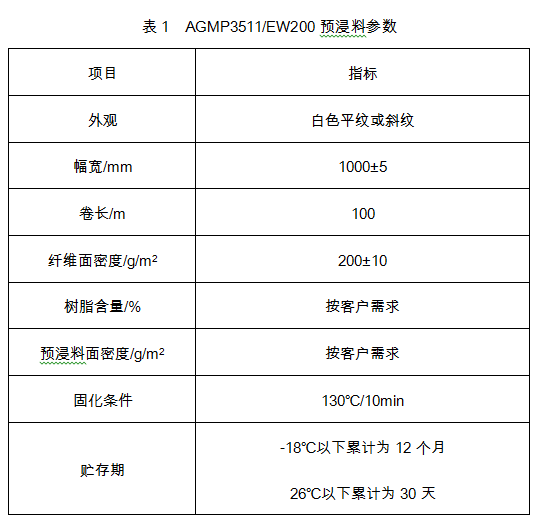

规格参数

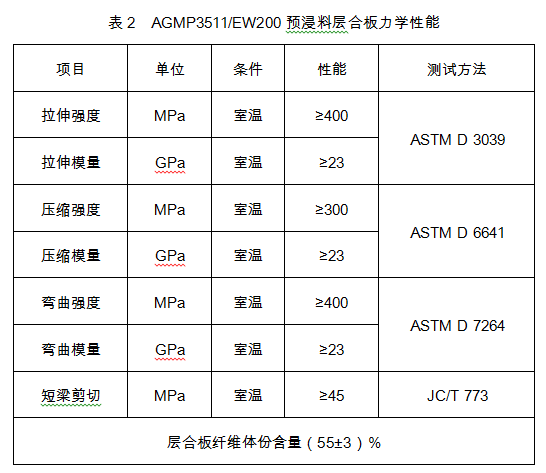

技术指标
八、AGMP3611/CW3011长储存期碳纤织物阻燃预浸料
AGMP3611/CW3011是不含溶剂的长储存期无卤阻燃碳纤平纹环氧预浸料。该产品在室温下可长期储存并满足DIN 5510（S4/SR2/ST2）的阻燃要求，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 室温下储存期不低于5个月；
n 满足DIN 5510（S4/SR2/ST2）的阻燃要求；
n Tg≥ 150℃（DMA）；
n 适合常温长距离运输；
n 适用模压、真空袋和热压罐等工艺

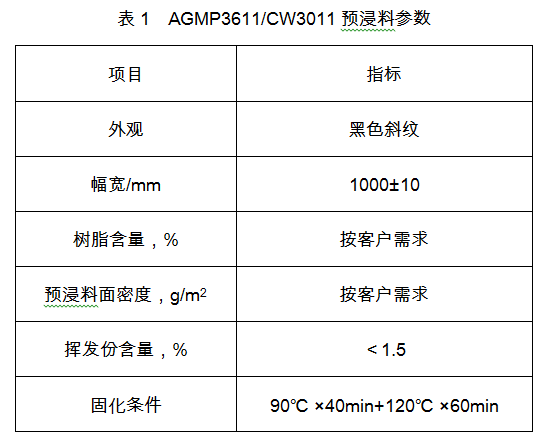

规格参数

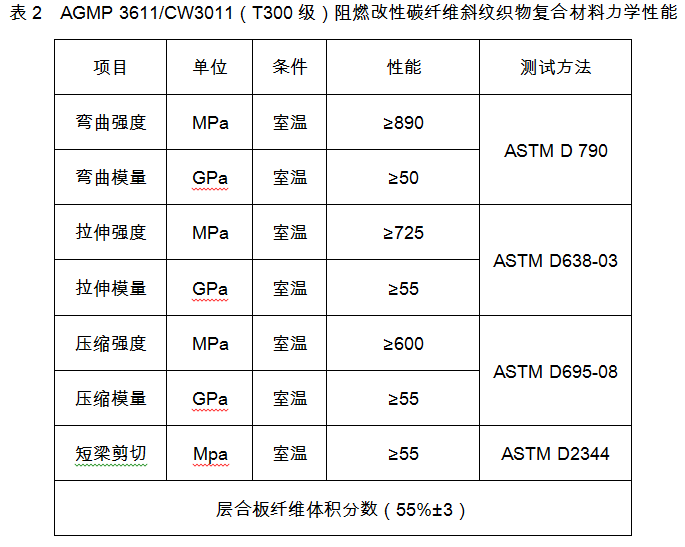

技术指标
九、AGMP3611/T700长储存期碳纤单向阻燃预浸料
AGMP3611/T700是不含溶剂的长储存期无卤阻燃碳纤单向环氧预浸料。该产品在室温下可长期储存并满足DIN 5510（S4/SR2/ST2）的阻燃要求，具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 室温下储存期不低于5个月；
n 满足DIN 5510（S4/SR2/ST2）的阻燃要求；
n Tg≥ 150℃（DMA）；
n 适合常温长距离运输；
n 适用模压、真空袋和热压罐等工艺

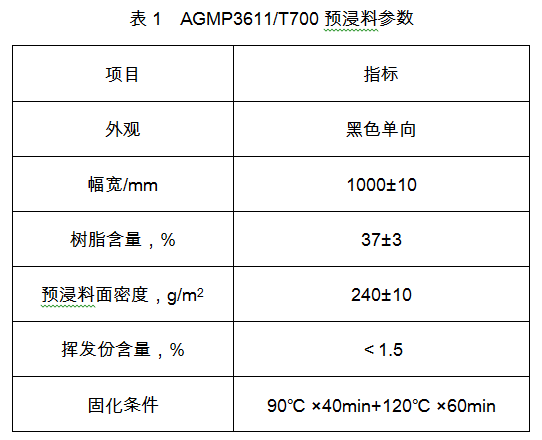

规格参数

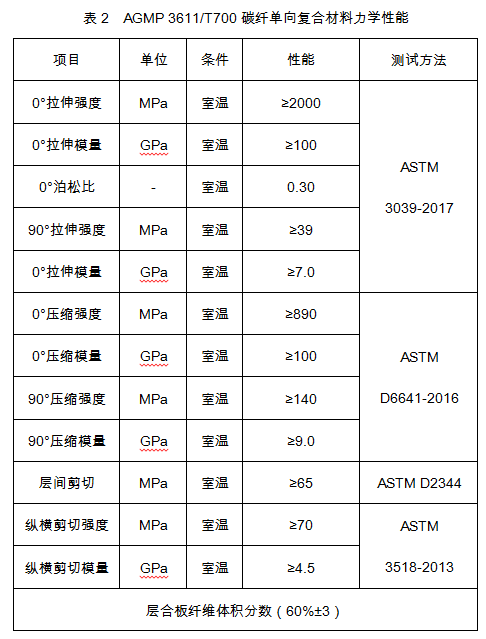

技术指标
十、AGMP3610/CW3011长储存期碳纤织物预浸料
AGMP3610/CW3011是不含溶剂的长储存期碳纤织物环氧预浸料。该产品在室温下可长期储存和运输，大大降低了预浸料的存放和运输成本，该产品具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 室温下储存期不低于5个月；
n Tg≥ 160℃（DMA）
n 适合常温长距离运输；
n 适用模压、真空袋和热压罐等工艺

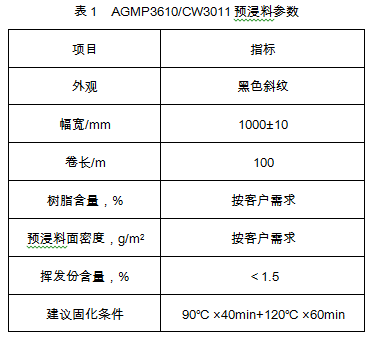

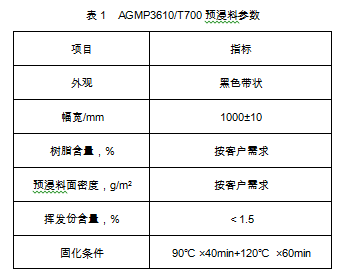

规格参数

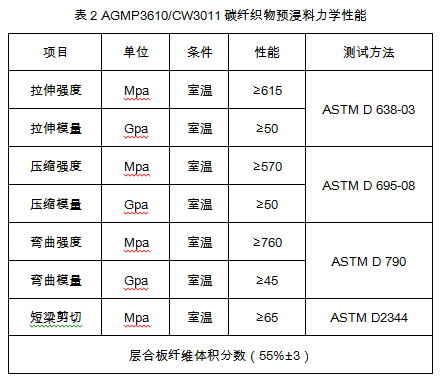

技术指标
十一、AGMP3610/T700长储存期碳纤单向预浸料
AGMP3610/T700是不含溶剂的长储存期碳纤单向环氧预浸料。该产品在室温下可长期储存和运输，大大降低了预浸料的存放和运输成本，该产品具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 室温下储存期不低于5个月；
n Tg≥ 160℃（DMA）
n 适合常温长距离运输；
n 适用模压、真空袋和热压罐等工艺
规格参数

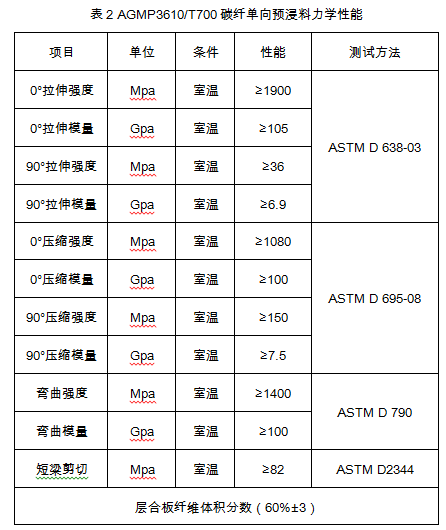

技术指标
十二、AGMP3610/SW200长储存期玻纤织物预浸料
AGMP3610/SW200是不含溶剂的长储存期玻纤织物环氧预浸料。该产品在室温下可长期储存和运输，大大降低了预浸料的存放和运输成本，该产品具有良好的铺贴工艺性，固化后板材具有较高的玻璃化转变温度，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。
技术特点
n 室温下储存期不低于5个月；
n Tg≥ 160℃（DMA）
n 适合常温长距离运输；
n 适用模压、真空袋和热压罐等工艺

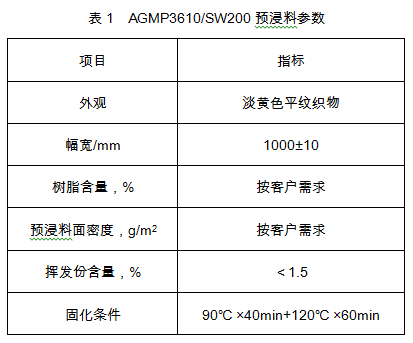

规格参数

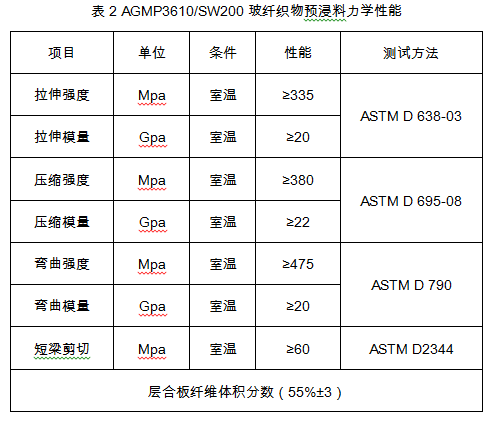

技术指标
十三、RU110/AGMP3600苎麻单向预浸料
RU110/AGMP3600是基于生物质树脂AGMP3600制备的苎麻单向预浸料。该产品具有良好的铺贴工艺性，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。该产品的主要优势是纤维和树脂基体均为环境友好型材料，且植物纤维的中空结构可以起到减震和阻尼效果，适合应用在对减震、阻尼和声学特性有要求的领域。
技术特点
n 纤维提取于苎麻植株，环保可再生；
n 树脂含生物质成分，绿色无污染；
n Tg≥ 160℃（DMA）
n 适用模压、真空袋和热压罐等工艺

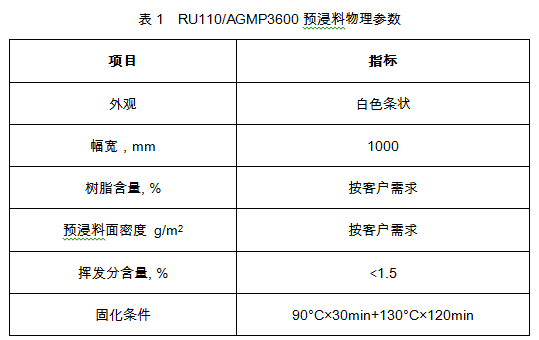

规格参数

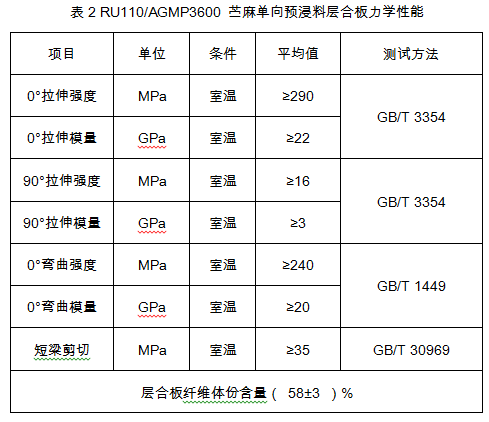

技术指标
十四、RP140/AGMP3600苎麻平纹织物预浸料
RP140/AGMP3600是基于生物质树脂AGMP3600制备的苎麻平纹织物预浸料。该产品具有良好的铺贴工艺性，适用于模压、真空袋和热压罐成型工艺制备复合材料构件。该产品的主要优势是纤维和树脂基体均为环境友好型材料，且植物纤维的中空结构可以起到减震和阻尼效果，适合应用在对减震、阻尼和声学特性有要求的领域。
技术特点
n 纤维提取于苎麻植株，环保可再生；
n 树脂含生物质成分，绿色无污染；
n Tg≥ 160℃（DMA）
n 适用模压、真空袋和热压罐等工艺

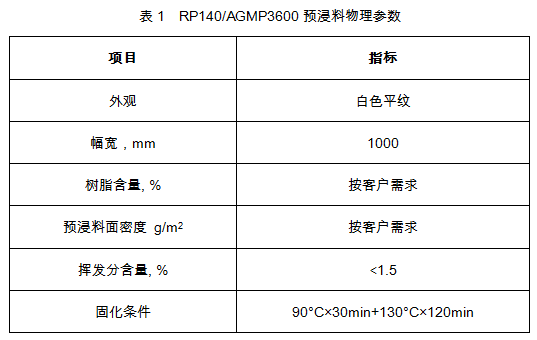

规格参数

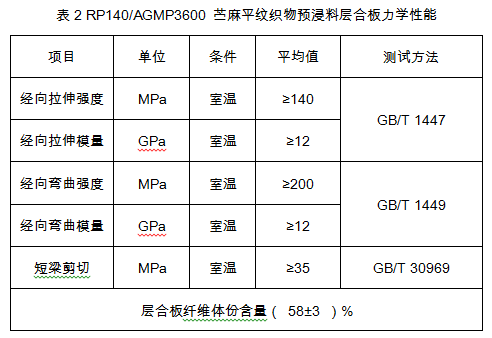

技术指标
